led顯示屏驅動2038s刷新能達到多少？有什么特點

2019-04-26 09:07:36

近年來中國驅動LC產業不斷升級，造就了中國led顯示屏的超速發展，前幾年我們的led顯示屏刷新基本在480-960HZ，近年來1920-3840刷新已成為常見狀態

下面我們介紹一下led顯示屏驅動ic ICN2038S的特點！
16路雙緩存恒流輸出LED驅動芯片概述

ICN2038S是一款專為led顯示屏設計的驅動IC，采用16路恒流灌電流輸出。ICN2038S集成了“Noise Free TM”技術，具有極佳的抗干擾特性，使恒流及低灰效果不受PCB板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。ICN2038S內部采用了電流精確控制技術，可使片間誤差低于±2.0%，通道間誤差低于±2.0%

ICN2038S在顯示過程中(OE=0)會緩存16bit顯示數據，所以系統在ICN2038S顯示的過程中可以再繼續存入16bit串行數據，相比通用恒流源芯片，刷新率可以提高50%以上。

ICN2038S在ICN2038的基礎上加入寄存器配置，除原有下鬼隱消除功能外有效改善低灰偏色，麻點，第一行偏暗等問題。內部集成4位電流增益調節。

特性

• 16路恒流灌電流輸出

• 輸出電流設定范圍：

0.5～45mA@VDD=5V

0.5～25mA@VDD=3.3V

• 電流精度

通道間：±0.7%(典型值) ±2.0%(最大值)

芯片間：±1.1%(典型值) ±2.0%(最大值)

• 快速輸出電流響應（最小值）：40ns@VDD=5V

• 4位電流增益調節：25%～100%

• I/O施密特觸發器觸發輸入

• 數據傳輸頻率：fMAX＝25MHz

• 芯片工作電壓：VDD=3.3～5.5V

• 工作溫度范圍： -40～85℃

• 消除下鬼隱

• 集成雙緩存，刷新率比通用恒流芯片提高50%以上

• 通道內集成雙向鉗位保護電路，能夠有效減少燈珠的損壞

• 有效解決低灰色塊，偏色，麻點，第一行偏暗

• 具有極佳的抗干擾能力和低灰度效果

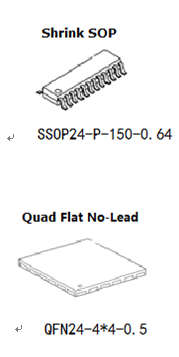

封裝
